Caractéristiques principales
- Ethercat CoE avec fonctionnalités DS402
- Service série pour la programmation et le débogage en temps réel
- Conformité avec les maîtres API les plus courants du marché
- Oscilloscope intégré
- Contrôle vectoriel, pour des mouvements fluides et silencieux
- Boucle fermée de vitesse, couple et position
- Facilement programmable avec l'environnement de programmation e3PLC
| Spécification du variateur |
SW4D2042H241-00c0680 |
| Alimentation |
12 [Vcc] ÷ 48 [Vcc] |
| Consommation de courant |
0.0 [A/ph rms] ÷ 4.2 [A/ph rms] 0.0 [A/ph peak] ÷ 6.0 [A/ph peak] |
| Communication |
EtherCAT CoE (DS402) |
| Entrées digital |
4 optocoupled digital inputs 2-24 Vdc NPN, PNP or Line Driver 2 Mhz + 1 not isolated input for incremental encoder 5V differential RS422 or 5V single ended (TTL/CMOS) |
| Sorties digital |
2 optocoupled digital outputs PNP, 24 Vdc - 100 mA |
| Boucle ouverte ou fermée |
Boucle ouverte ou fermée |
| Résolution de pas |
Stepless Control Technology (65536 positions per turn) |
| Température en fonctionnement (°C) |
5 à 40 |
| Température de stockage (°C) |
-25 à +55 |
| Humidité |
-5 à 85 |
| Protection |
IP20 |

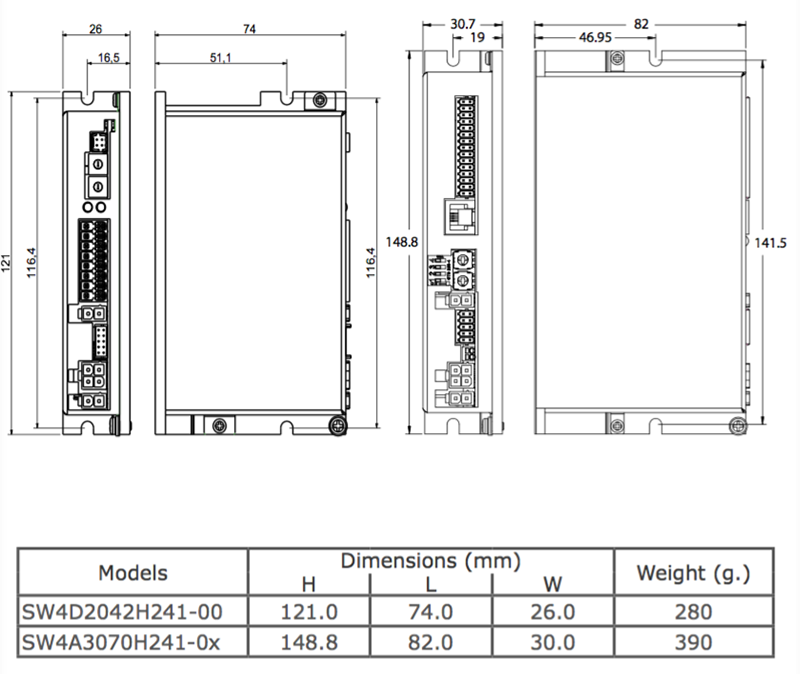

| Dimension |
121 [mm] x 74 [mm] x 26 [mm] |
